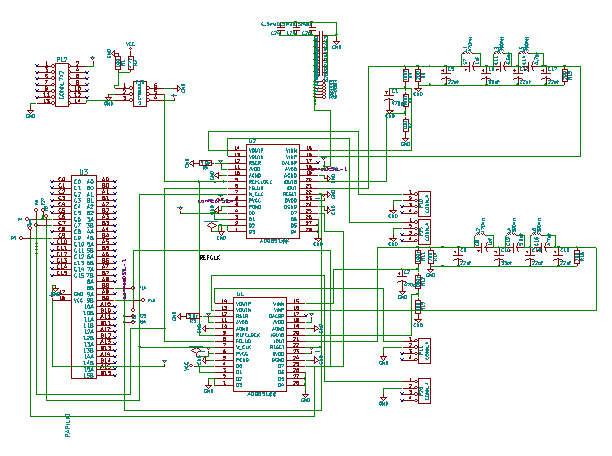

回路図における試作２の基板不具合該当部について

水晶発振器からコンパレータ間について

上図の中央下部分の配線が直接繋がっているが、抵抗とコンデンサによりグラウンドに落としていないため不具合があったと考えられる

AD9851周りについて

上図の４－６ピン間がVccとして繋がっているがその間に抵抗を挟んでいなかったため不具合があったと考えられる。

全体について

グラウンドはすべてGNDとしているが、AD9851のアナログとデジタルのグラウンドを分けGND、AGNDとしなければならない。

以上が、回路図による異常の原因と見られる部分の抜粋である。
