手ハンダ基板の出力が300mV程度と小さかったため、増幅するためのSMA3103-D(RFamp)搭載基板を製作した。

回路図はSMA3103-Dデータシートに記載されているものを参考にした。

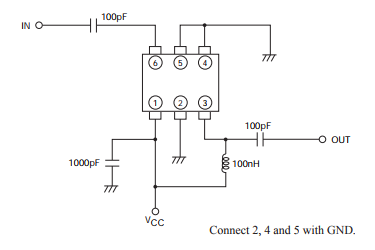

・SMA3103-D(RFamp)駆動回路図

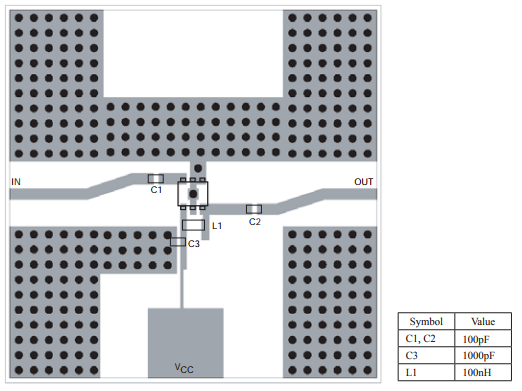

・回路構成例

作成した回路が下図である。上の回路構成例と同じ構成で青基板上に実現した。下図では上図とは上下逆の向きになっている。尚、SMA3103-D(RFamp)のICは足間隔が狭く、青基板では幅が多きすぎたため、幅をカッターで削ってからはんだ付けした。

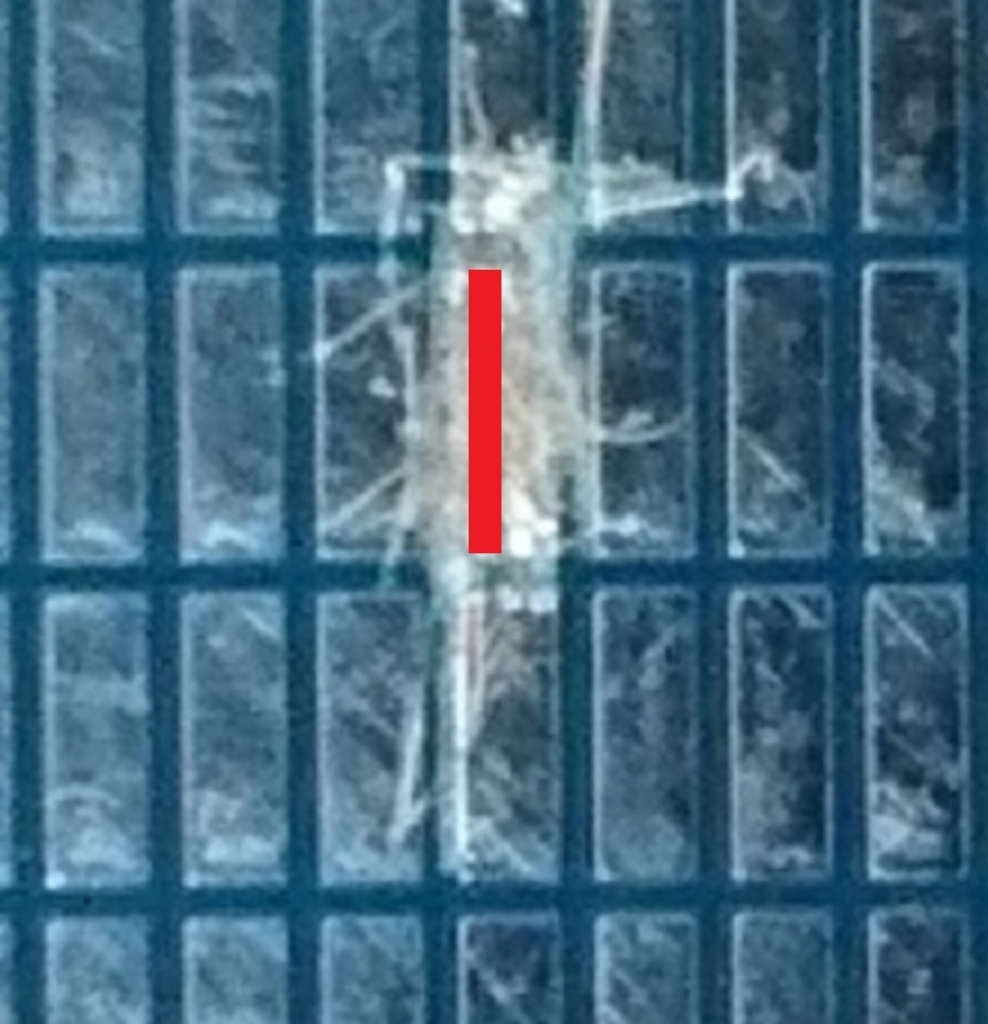

・加工後の青基板（赤が箔面を残した部分）

・製作回路
