基準発振回路２の結果を参考に基準発振回路３の製作を始めた。

変更点としては

・コンパレータ素子をLT1719CS8

・水晶発振器とコンパレータを別基板に設計

・コンパレータ素子は基板に直接半田付け

・発振の入出力はSMAコネクタを使用

・基板サイズはCタイプ基板(72×47.5mm)に統一

である。

また、LT1719CS8は±5V電源により駆動する。

以上を考慮し設計していく。

設計した回路図を以下に示す。

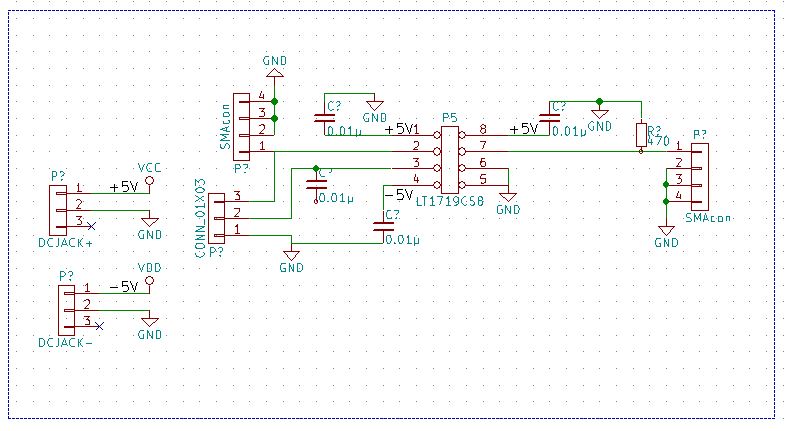

・LT1719CS8

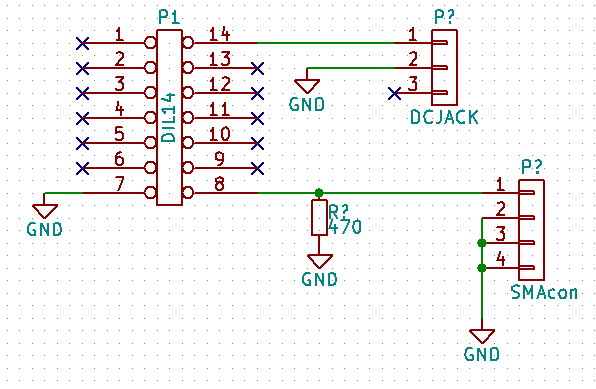

・水晶発振器

LT1719CS8のフットプリントを作成した。

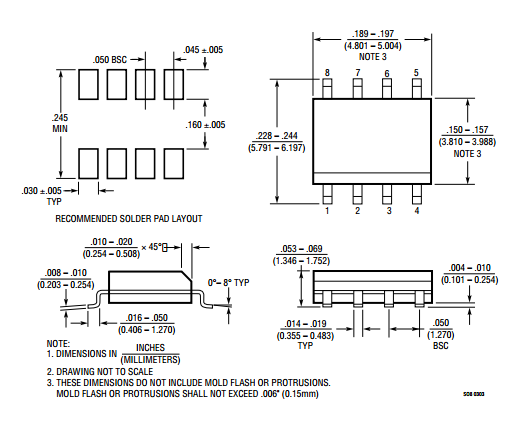

参考にしたデータシートの図と作成したフットプリントを以下に示す。
