AD9851駆動基板とDAC駆動基板の製作をした。

まず、AD9851駆動基板についてだが、電源部とGND部を全て配線し終えた。

また、フィルタ部も青基板上にはんだ付けし製作完了した。

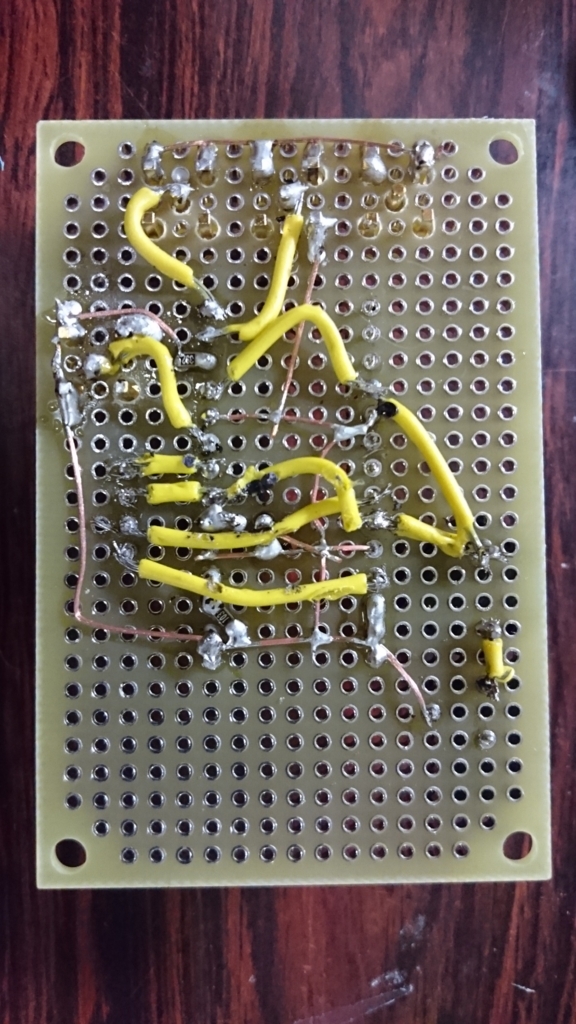

・AD9851駆動基板裏面

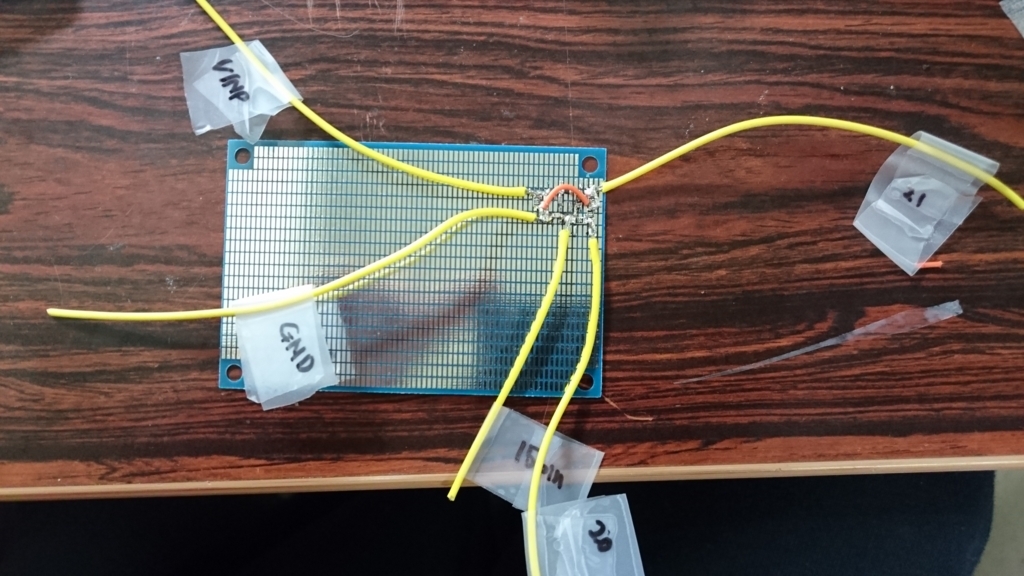

・フィルタ基板

青基板を適切な大きさにカットし、配線を接続すれば完成となるが、IOUTの出力をそのまま取り出す際に邪魔になる可能性があったため検討を行ってからとした。

DAC駆動基板についてだが、信号線としてCLRピンの入力が不足していることが判明したため、ドリルとカッターによりピンを追加した。

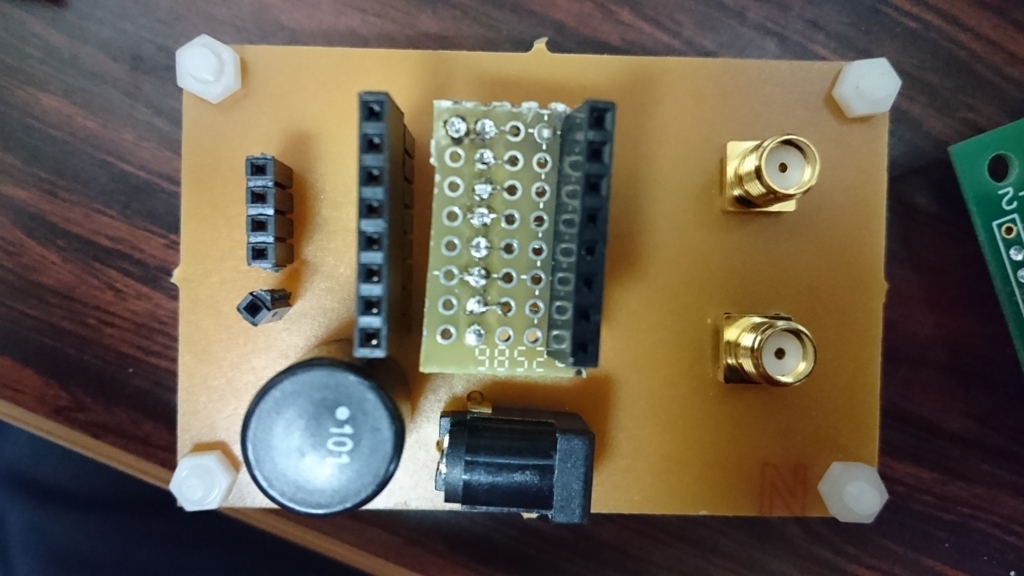

・DAC駆動基板（左下の孤立した1ピンソケットが該当部）

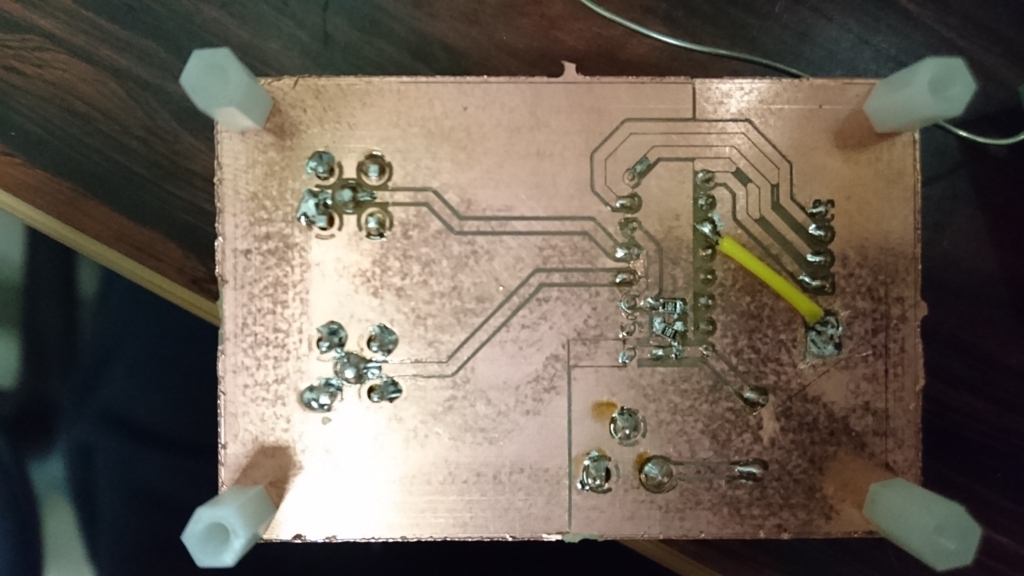

・DAC駆動基板裏面
